IES-Sim用户手册

本章将通过介绍IES-SIM图形界面的工作环境，使读者初步掌握IES-SIM的基本操作方法。

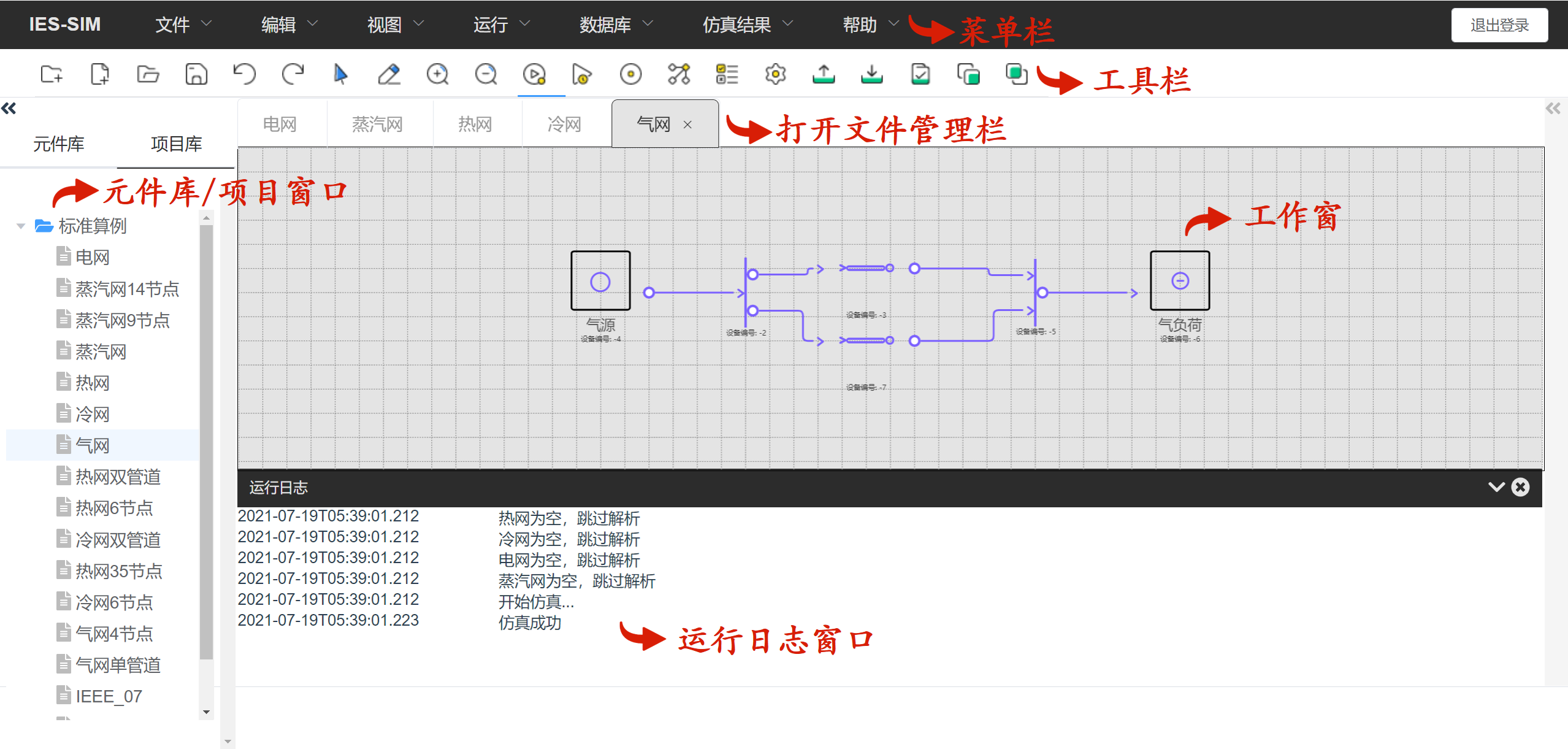

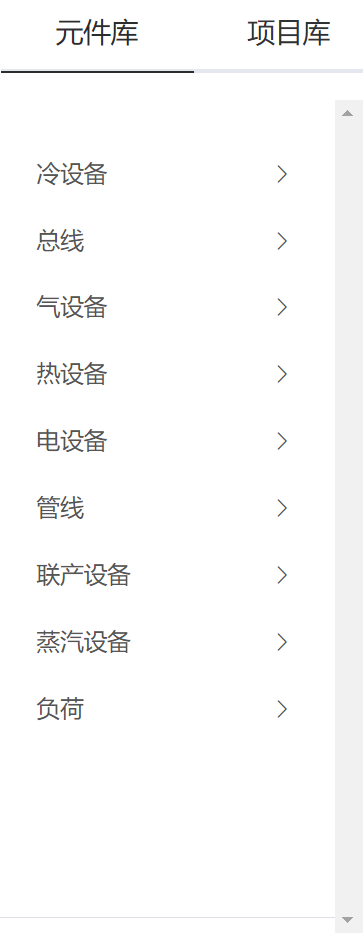

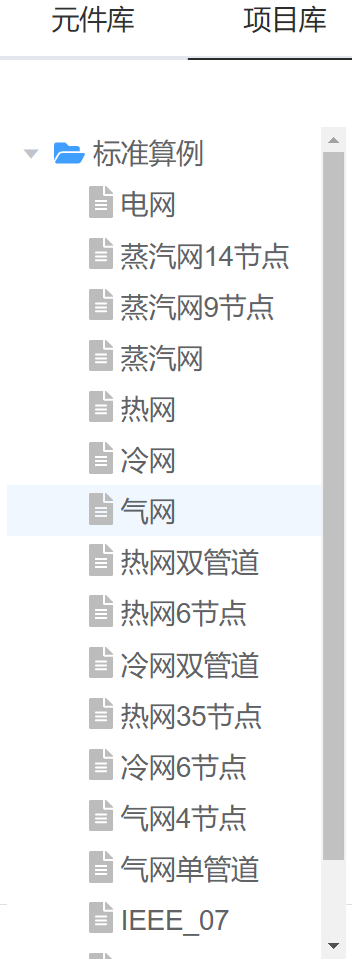

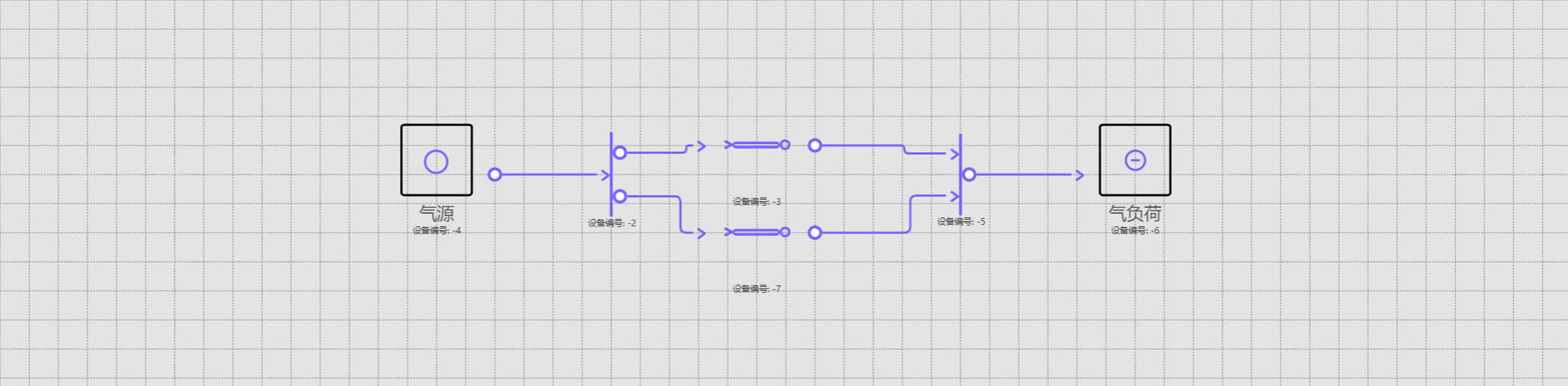

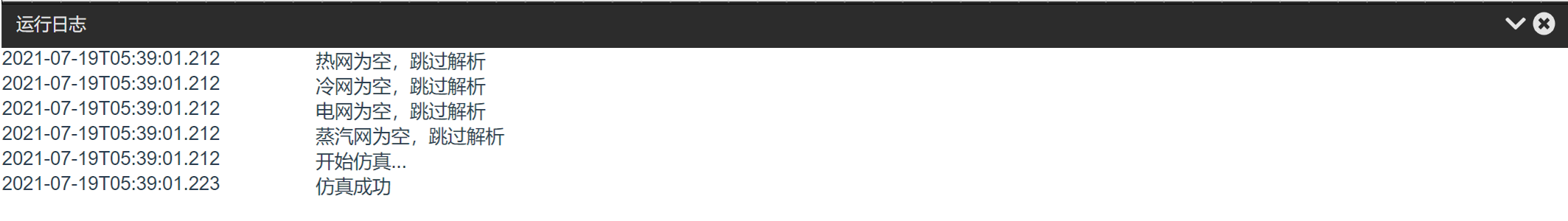

在浏览器中载入网址http://iessim.guoenergy.com/#/进入IES-SIM，在右侧输入用户名和密码，登陆后即可进入工作界面。工作界面包含标题栏、菜单栏、工具栏、标签栏、元件库窗口、项目库窗口、工作窗和运行日志窗口。如图4-1：

图4-1 工作界面

# 4.1 标题栏

标题栏显示软件名称，如图4-2：

图4-2

# 4.2 菜单栏

菜单栏包括文件菜单、编辑菜单、视图菜单、运行菜单、数据库菜单、仿真结果菜单和帮助菜单，如图4-3所示：

图4-3

在菜单栏的最右侧有“退出登录”按钮，点击后可退出当前账号。

# 4.2.1 文件菜单

“新建项目”：新建一个仿真项目
“新建文件”：新建一个仿真文件
“打开项目”：打开一个已有的仿真项目
“打开文件”：打开一个已有的仿真文件
“保存项目”：保存当前活动项目
“保存文件”：保存当前活动文件
“另存为项目”：另存当前活动项目
“另存为文件”：另存当前活动文件

# 4.2.2 编辑菜单

“前进”：重做当前已撤销操作，返回撤销前状态；
“回退”：快捷键Ctrl+Z，撤销当前操作，返回当前结果的上一状态；
“复制”：快捷键Ctrl+C，将当前选中的元件复制到粘贴板中；
“粘贴”：快捷键Ctrl+V，粘贴当前粘贴板中的元件图形；
“删除”：快捷键Del，删除当前选中的元件图元；
“全选”：快捷键Ctrl+A，选中当前窗口中所有元件。

# 4.2.3 视图菜单

视图菜单用于设置当前工作窗显示视图状态，包括“缩小”、“放大”、“适应屏幕”、“自定义分辨率”和“添加背景图片”。

“缩小”：缩小工作窗视图；
“放大”：放大工作窗视图；
“适应屏幕”：工作区视图大小自动适应当前屏幕分辨率；
“自定义分辨率”：自定义工作区视图分辨率；
“添加背景图片”：添加自定义背景图片。

# 4.2.4 运行菜单

视图菜单用于设置当前工作窗显示视图状态。

“拓扑校验”：点击则开始对当前仿真文件进行拓扑校验；只有在仿真停止状态下，此菜单才能够选择。
“参数校验”：点击则开始对当前仿真文件进行参数校验；只有在仿真停止状态下，此菜单才能够选择。
“断面仿真”：点击则开始对当前仿真文件进行综合能源系统断面仿真；只有在仿真停止状态下，此菜单才能够选择。
“时序仿真”：点击则开始对当前仿真文件进行综合能源系统时序仿真；只有在仿真停止状态下，此菜单才能够选择。
“参数设置”：时序仿真参数设置。
“时序数据导入”：导入自定义时序数据。
“时序数据导出”：导出时序仿真求解所得时序数据。

# 4.2.5 数据库菜单

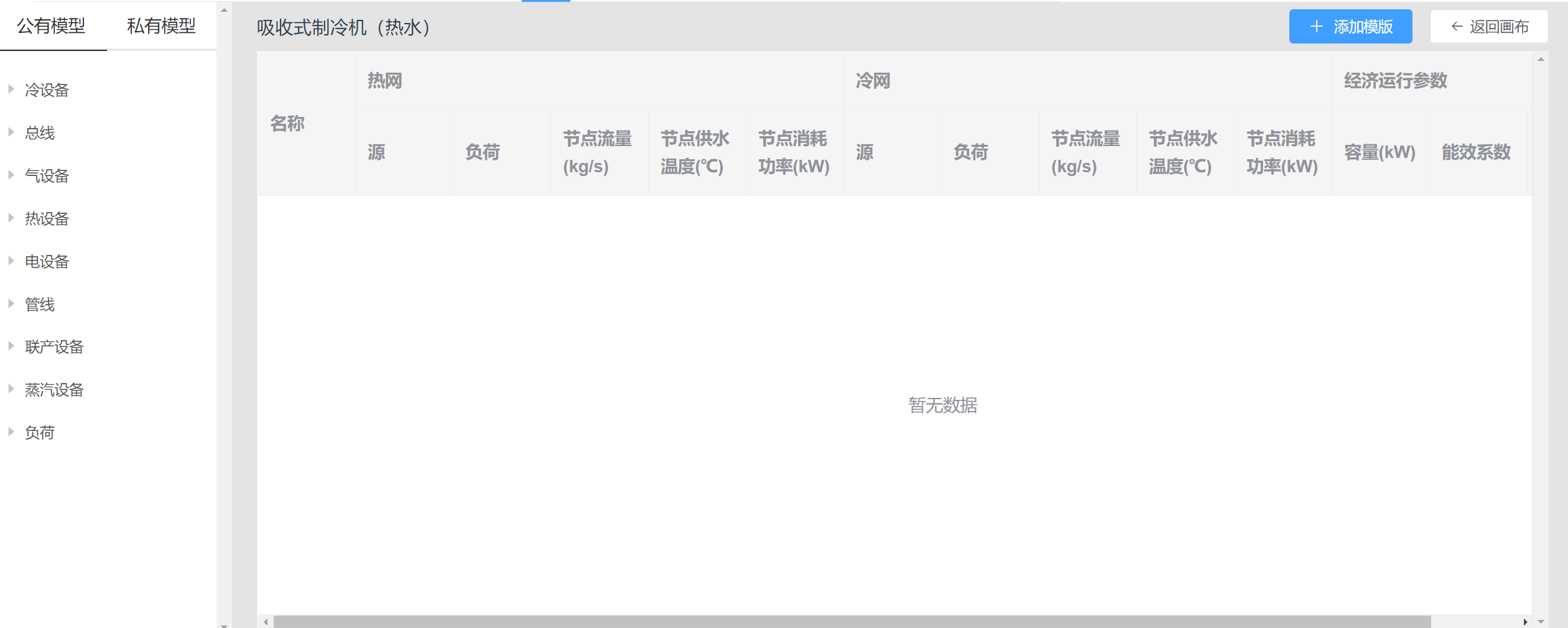

“设备库”：点击可进入系统设备库。系统设备库包含公有模型库和团队自主建立的私有模型库，设备类型涵盖了“总线”、“冷设备”、“气设备”、“热设备”、“电设备”、 “管线”、“蒸汽设备”、“联产设备”以及“负荷”。点击右上角的“添加模板”可以自定义常用设备模板，如图4-4：

图4-4

“自定义组件”：点击后用户可根据需求自定义所需组件类型及参数。

# 4.2.6 仿真结果菜单

“断面仿真结果”：查看断面仿真结果；
“时序仿真结果”：查看时序仿真结果；
“结果显示设置”：进行结果显示参数设置。

# 4.2.7 帮助菜单

“操作手册”：查看软件操作手册；
“技术支持”：查看软件技术支持信息；
“关于我们”：查看当前版本和产品信息。

# 4.3 工具栏

工具栏是菜单栏中部分常用菜单的快捷方式，将鼠标停留在按钮上方，tips就会显示按钮名称，从左至右分别是“新建项目”、“新建文件”、“打开文件”、“保存”、“撤销”、“重做”、“选择工具”、“文字工具”、“放大”、“缩小”、“断面仿真”、“时序仿真”、“中止”、“拓扑校验”和“参数校验”，如图4-5：
