7.1 概述

使用IES-SIM仿真平台，用户在注册登录后，通过使用设备库提供的设备绘制包括冷、热、电、气、蒸汽等能源类型选哪个的综合能源网络并设置设备参数，进行仿真后可以查看各设备仿真结果。

7.2 图形绘制

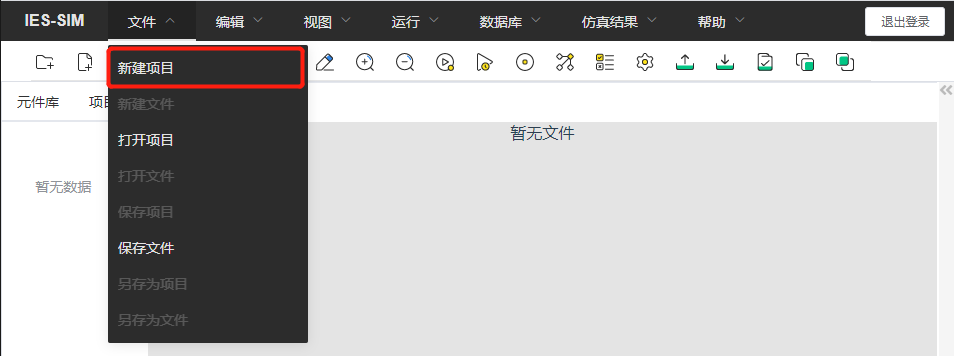

首先在菜单中选择文件-新建项目，建立一个项目库：

图7-1

这里我们新建一个项目，命名为“新项目1”：

图7-2

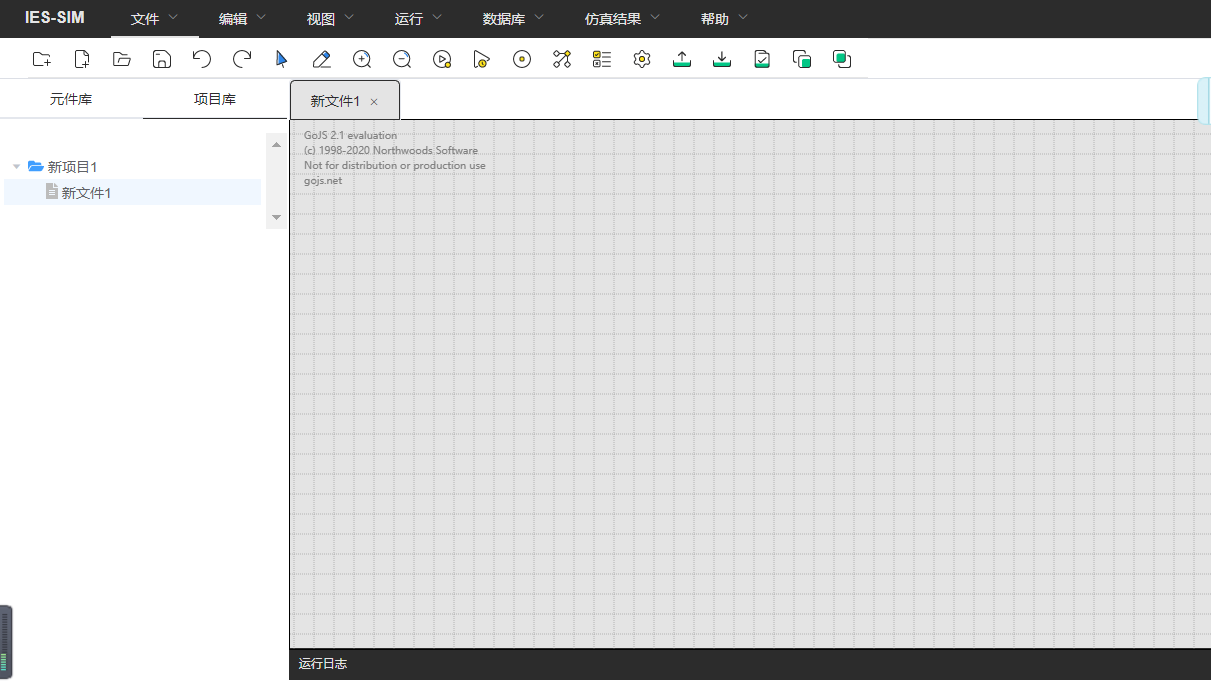

点击确定后，会生成一个名为“新项目1”的文件夹，右键点击文件夹选择新建文件，我们命名为“新文件1”，就可以在文件夹中查看到该文件，点击该文件，在右侧会出现一块新画布。

图7-3

创建新画布后，在左侧选择元件库，选择所需元件拖拽至画布即可添加设备、总线和负荷，没在下图中我们添加“电网连接点”、“电负荷”两个设备和两条总线，并把它们相连接。如图所示：

图7-4

7.3 仿真并查看结果

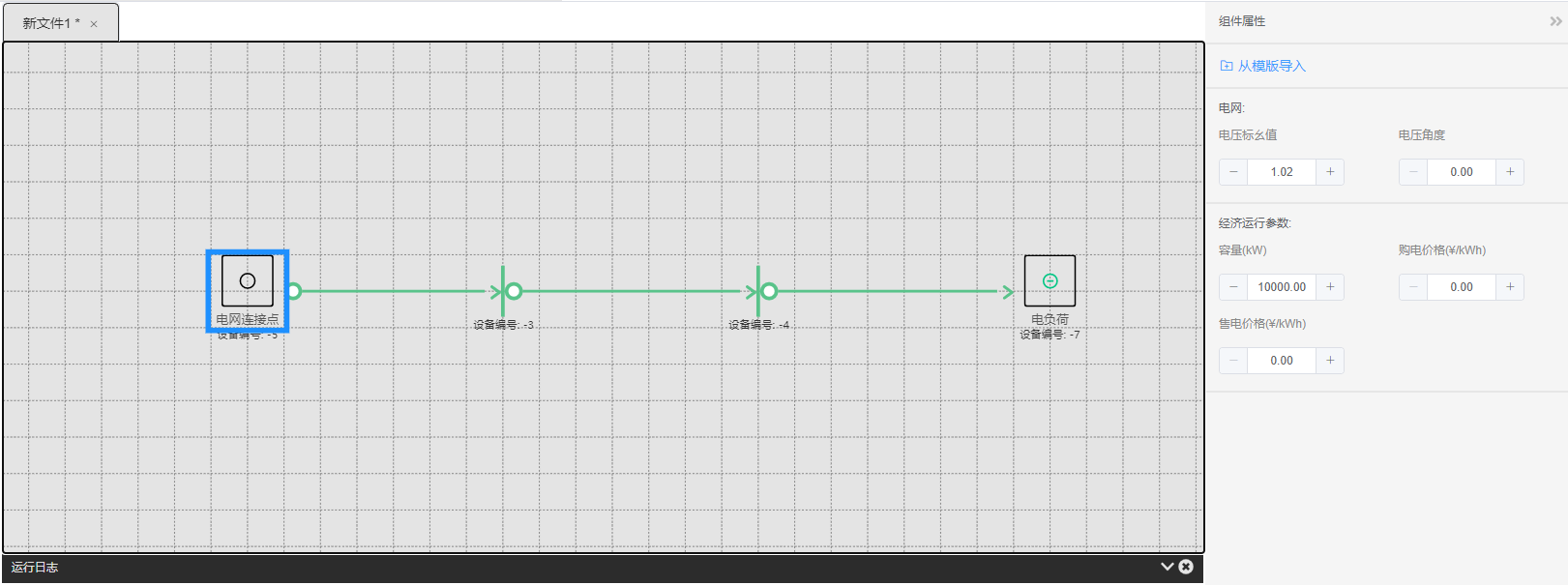

连接好后，单击元件图案设置参数：

图7-5

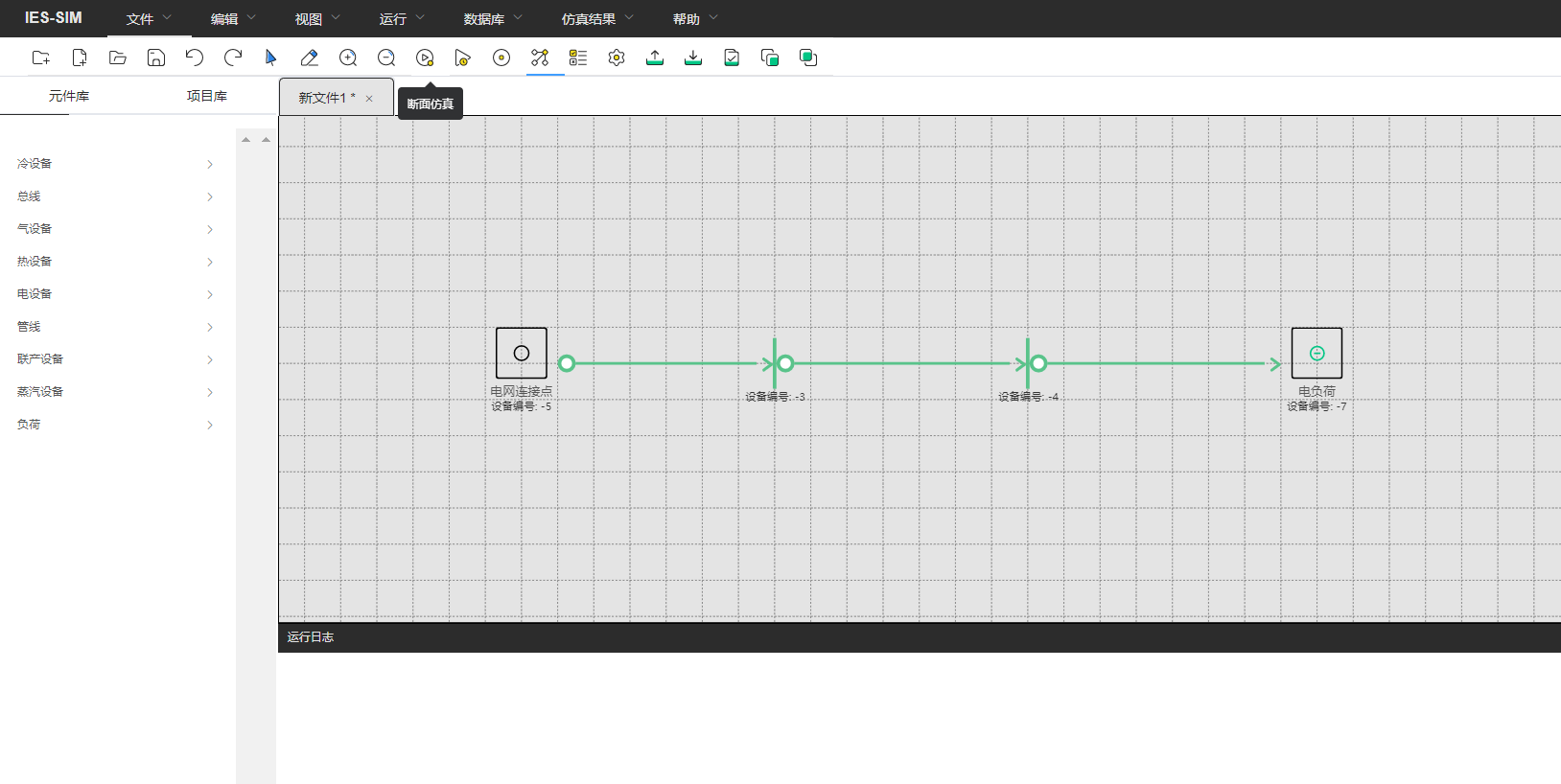

依次设置完个元件参数后，单击工具栏中的断面仿真开始仿真：

图7-6

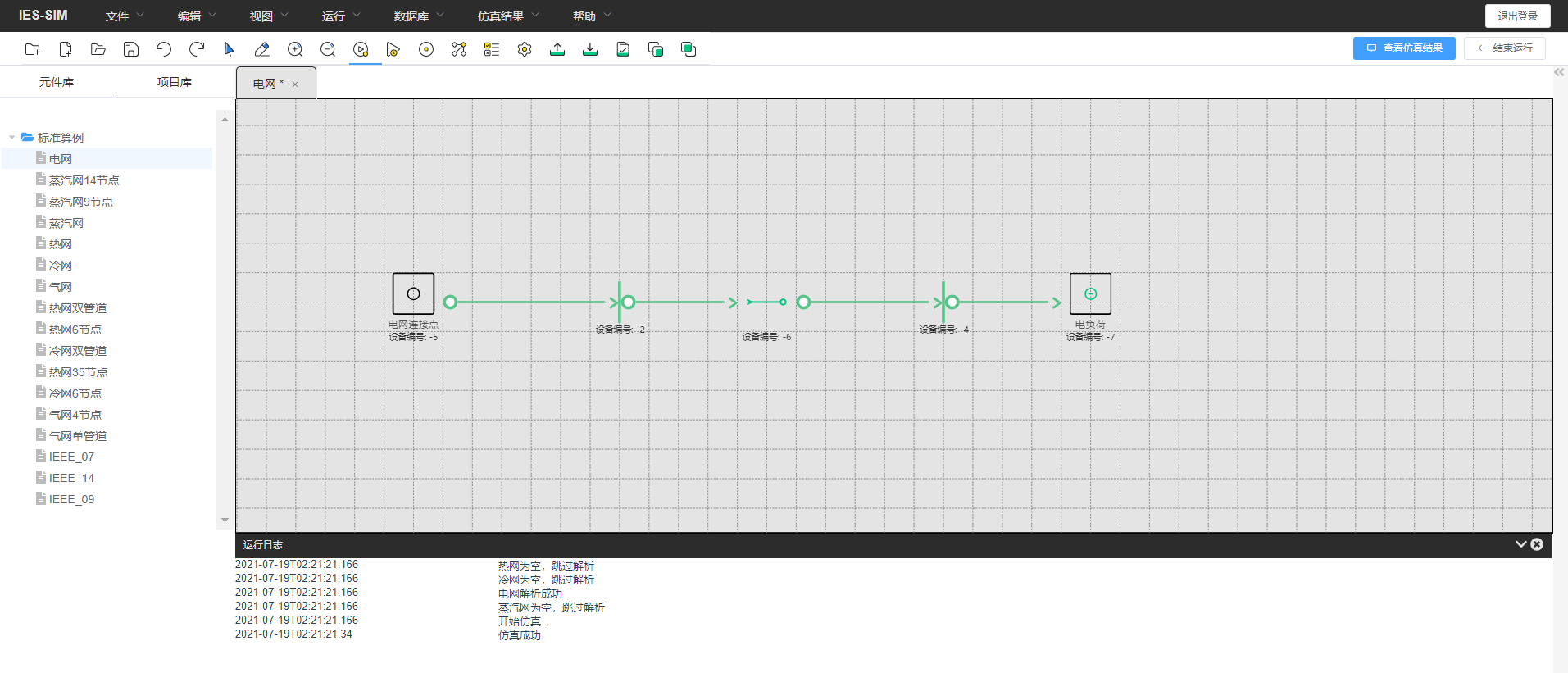

仿真运行期间，运行日志实时显示仿真进度，仿真无误则显示仿真成功。否则会显示参数错误等失败原因。如图所示：

图7-7

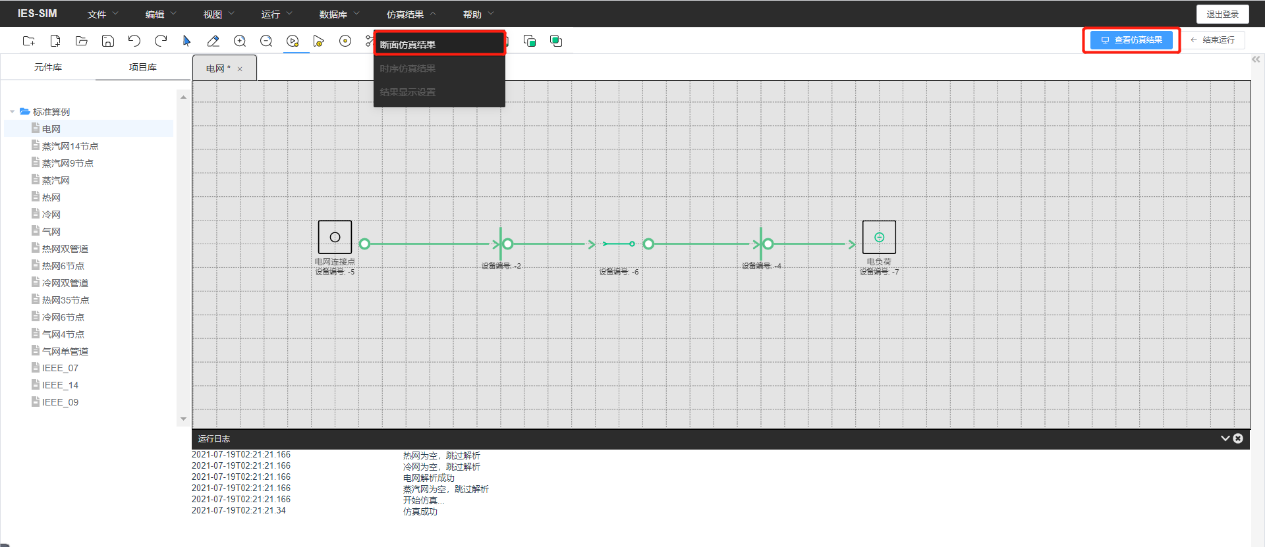

当运行日志中显示仿真成功时，可以点击右上角查看仿真结果按键或在菜单栏点击仿真结果-断面仿真结果查看全网仿真结果。

图7-8

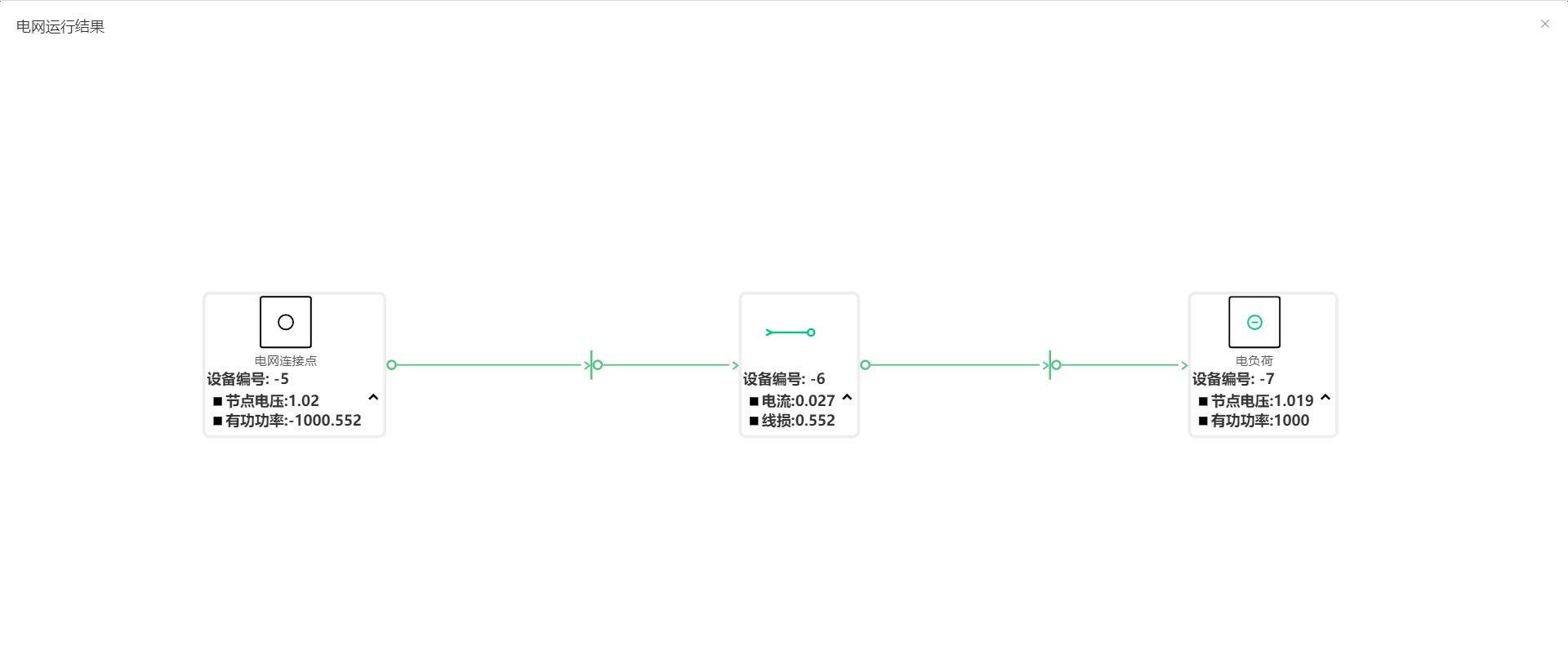

可以看到仿真结果为：

图7-9

也可以自仿真界面直接单击设备，查看单设备的运行参数。

到此，一次完整的仿真过程就完成了。
