8.1 单网仿真验证算例

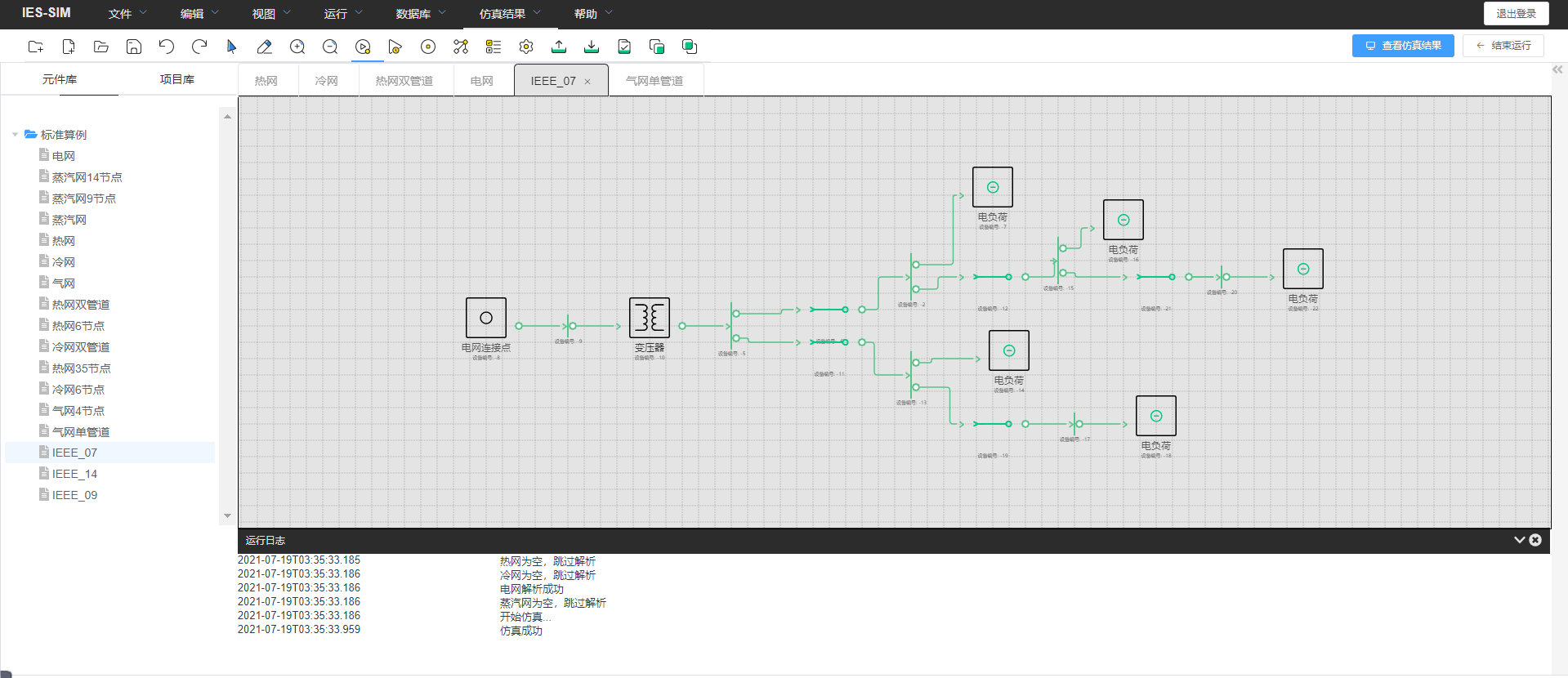

绘制电网单网算例如下图。其中包括电网连接点、变压器和若干电负荷。

图8-1

仿真后查看结果：

图8-2

经验证，结果准确无误。

8.2 两网耦合仿真验证算例

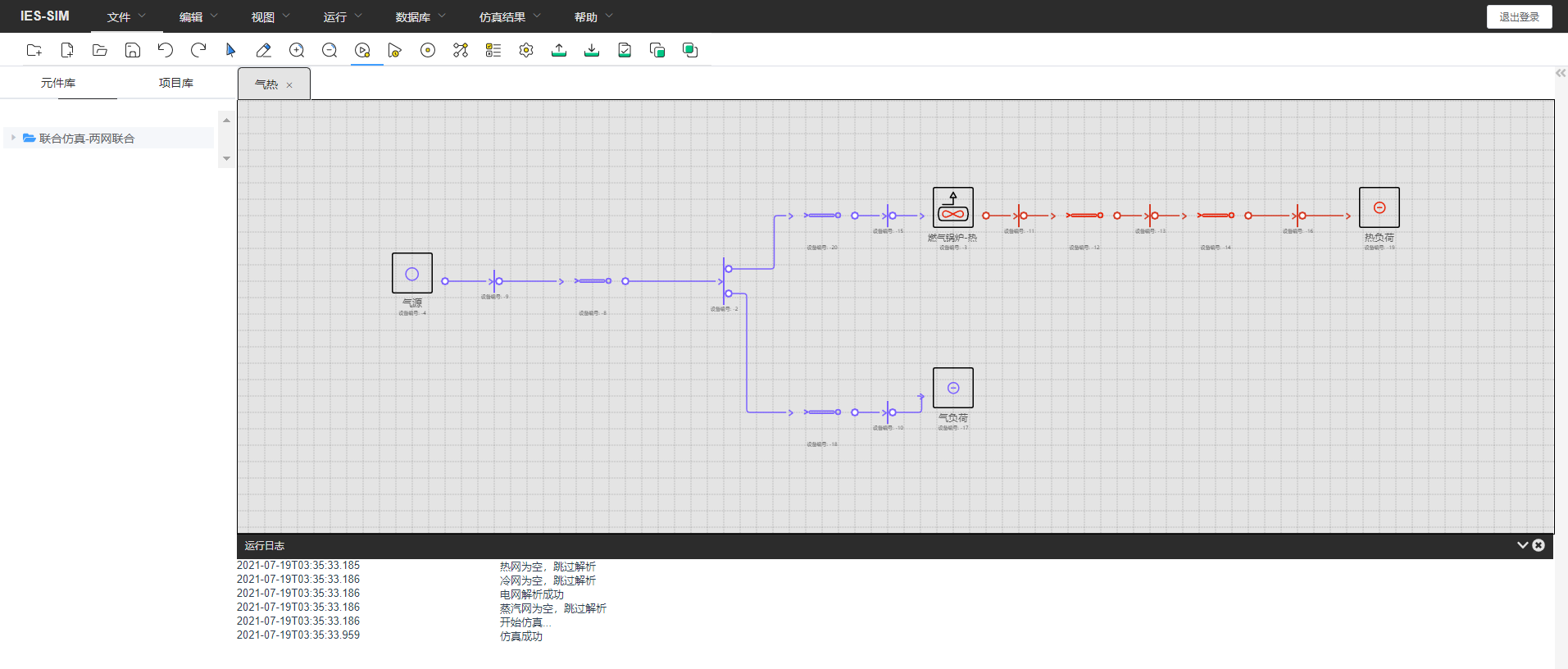

绘制气热两网耦合验证算例如下图。其中包括气源、气负荷等气网元件、耦合设备燃气锅炉和一个热负荷。

图8-3

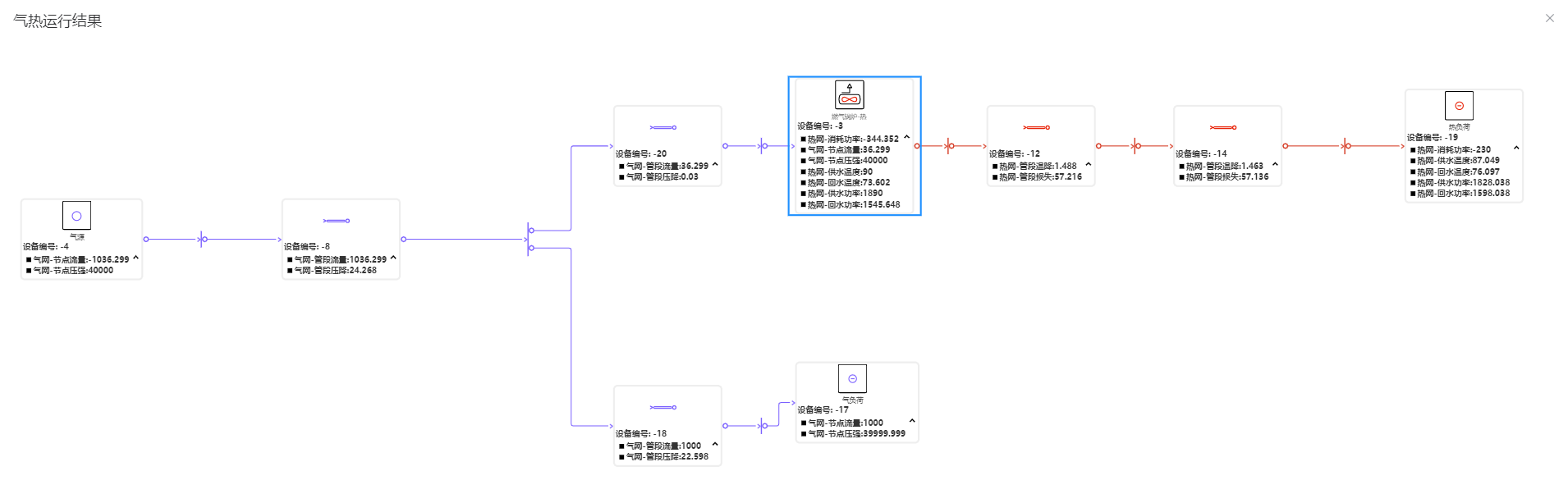

仿真后查看结果：

图8-4

经验证，结果准确无误。

8.3 三网耦合仿真验证算例

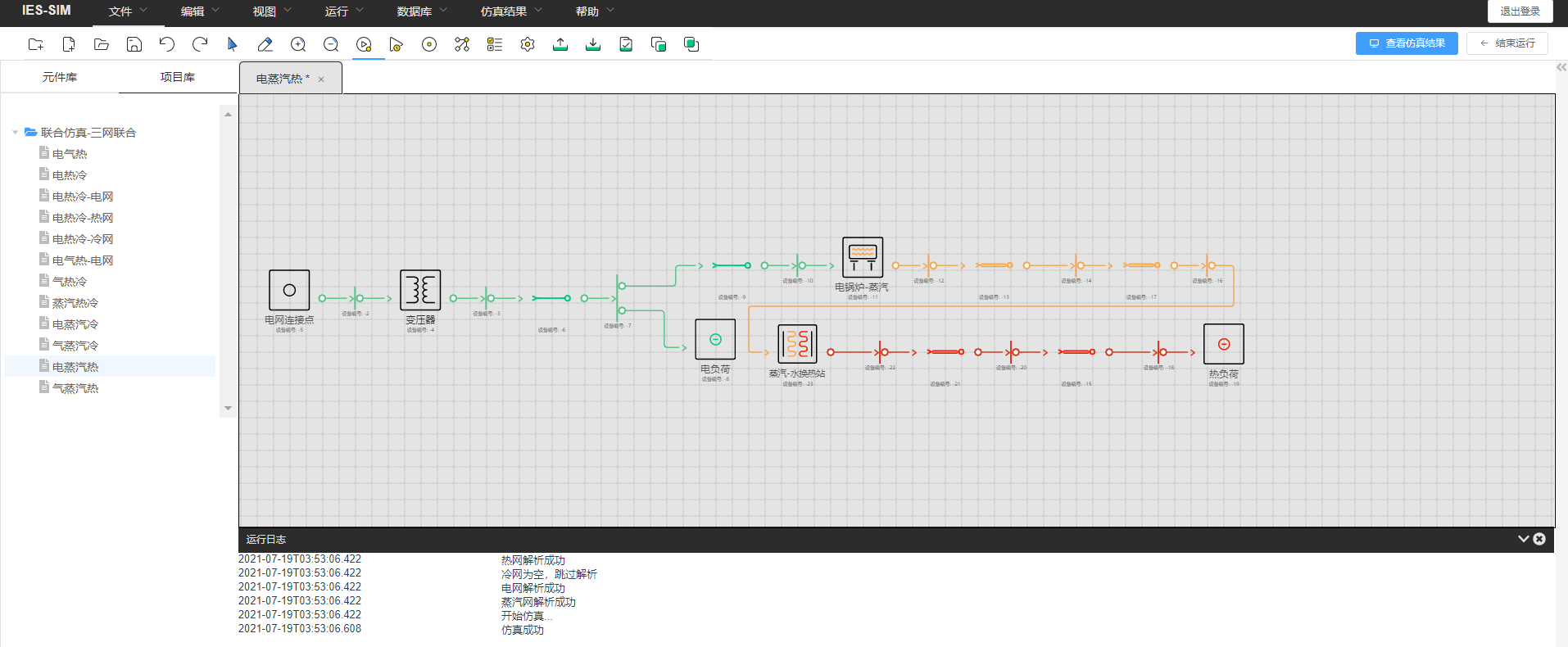

绘制电蒸汽热三网耦合验证算例如下图。其中包括变压器等电设备，电锅炉、换热站等耦合设备和电、热两种负荷。

图8-5

仿真后查看结果：

图8-6

经验证，结果准确无误。

8.4 四网耦合仿真验证算例

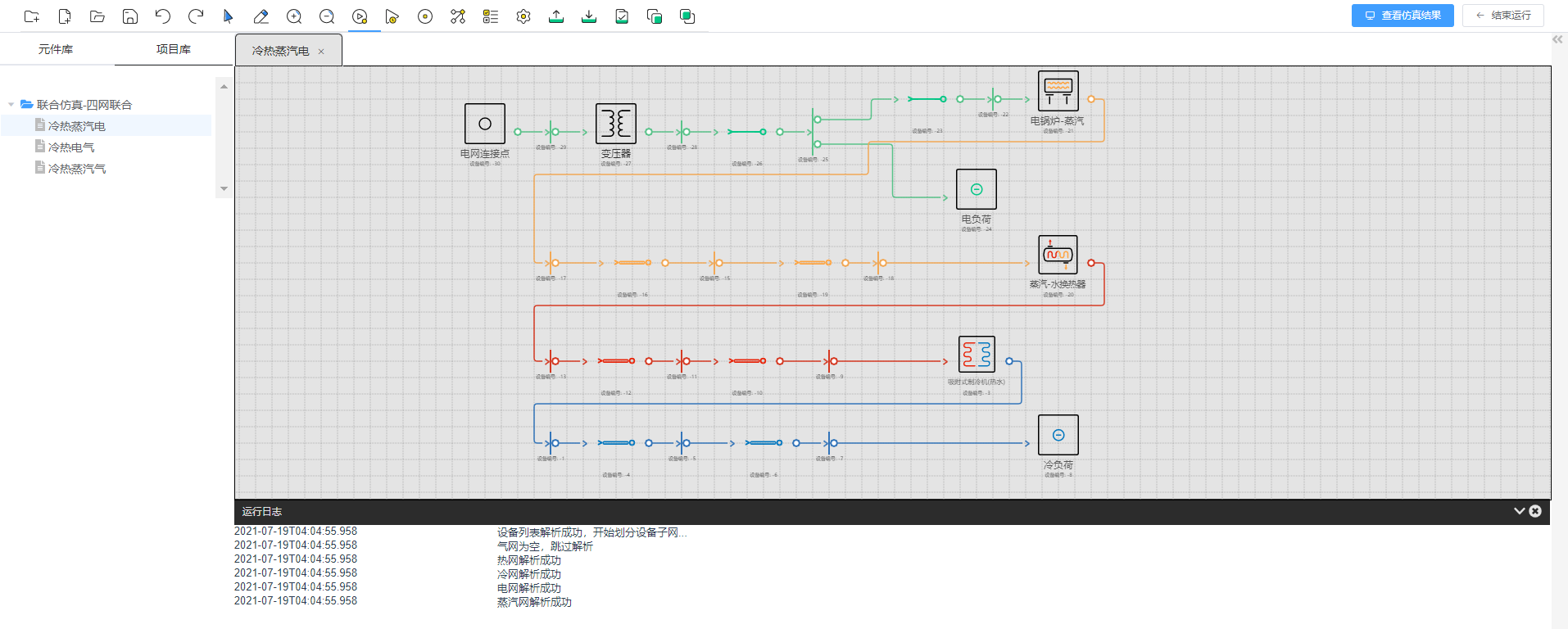

绘制电冷热蒸汽电四网耦合验证算例如下图。其中包括变压器等电设备，电锅炉、换热站、吸收式制冷机等耦合设备和电、冷两种负荷。

图8-7

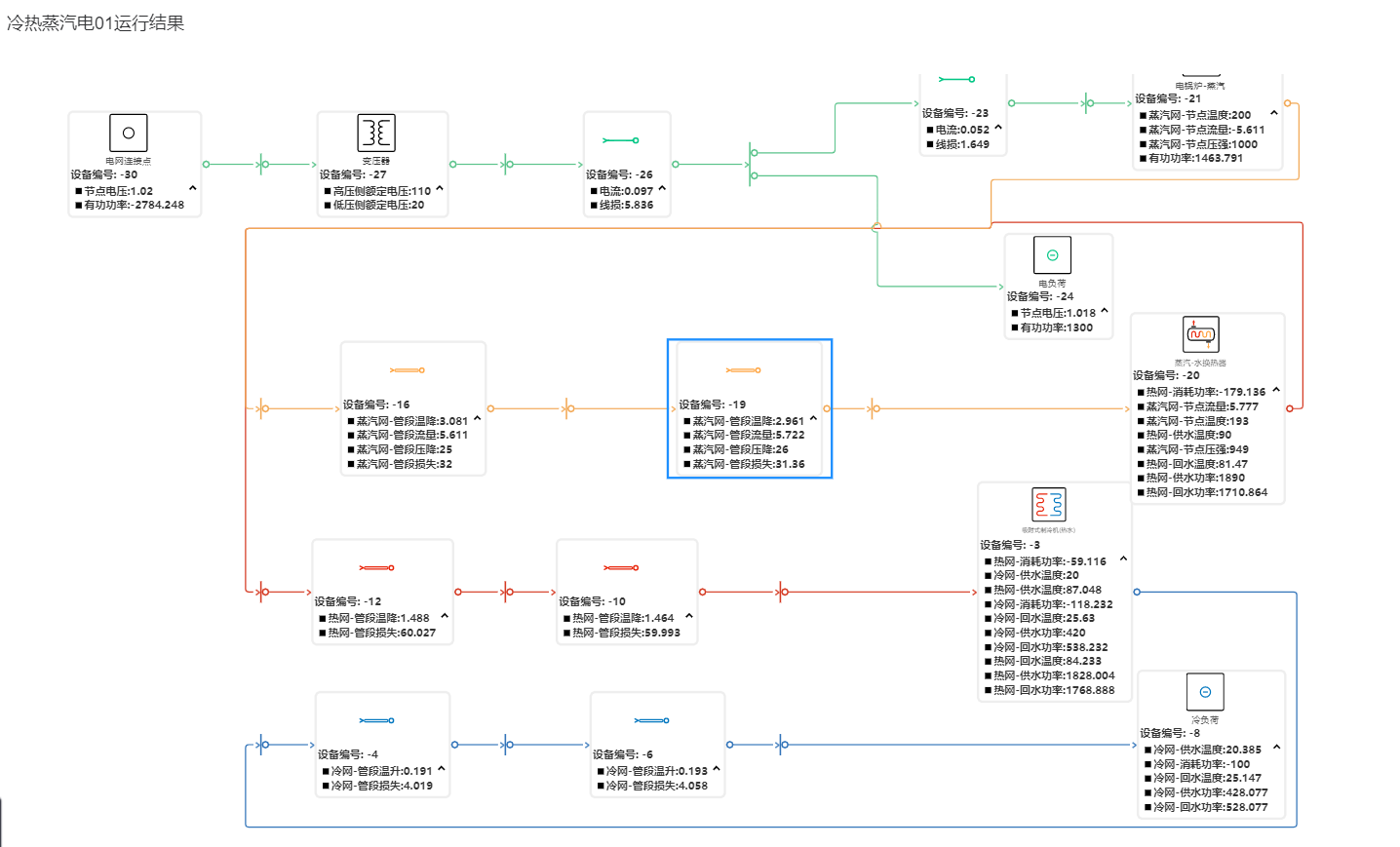

仿真后查看结果：

图8-8

经验证，结果准确无误。

8.5 五网耦合仿真验证算例

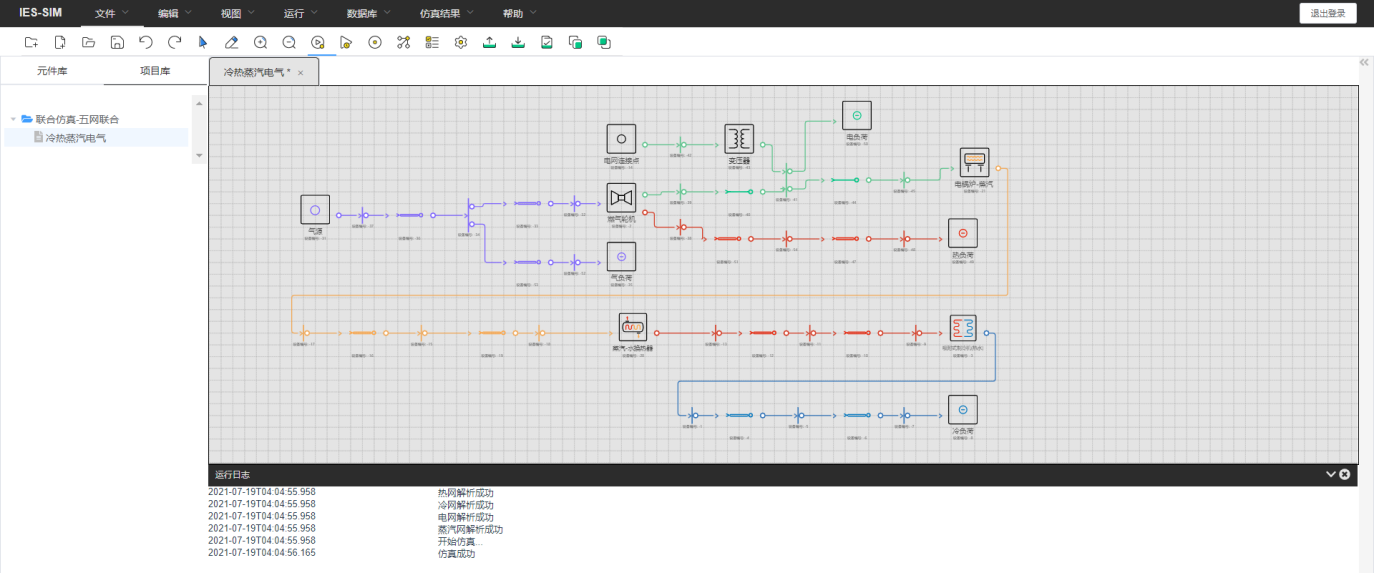

绘制冷热蒸汽电热五网耦合验证算例如下图。其中包括变压器等电设备，燃气轮机、电锅炉、换热器、吸收式制冷机等耦合设备和电、气、热、冷四中负荷。

图8-9

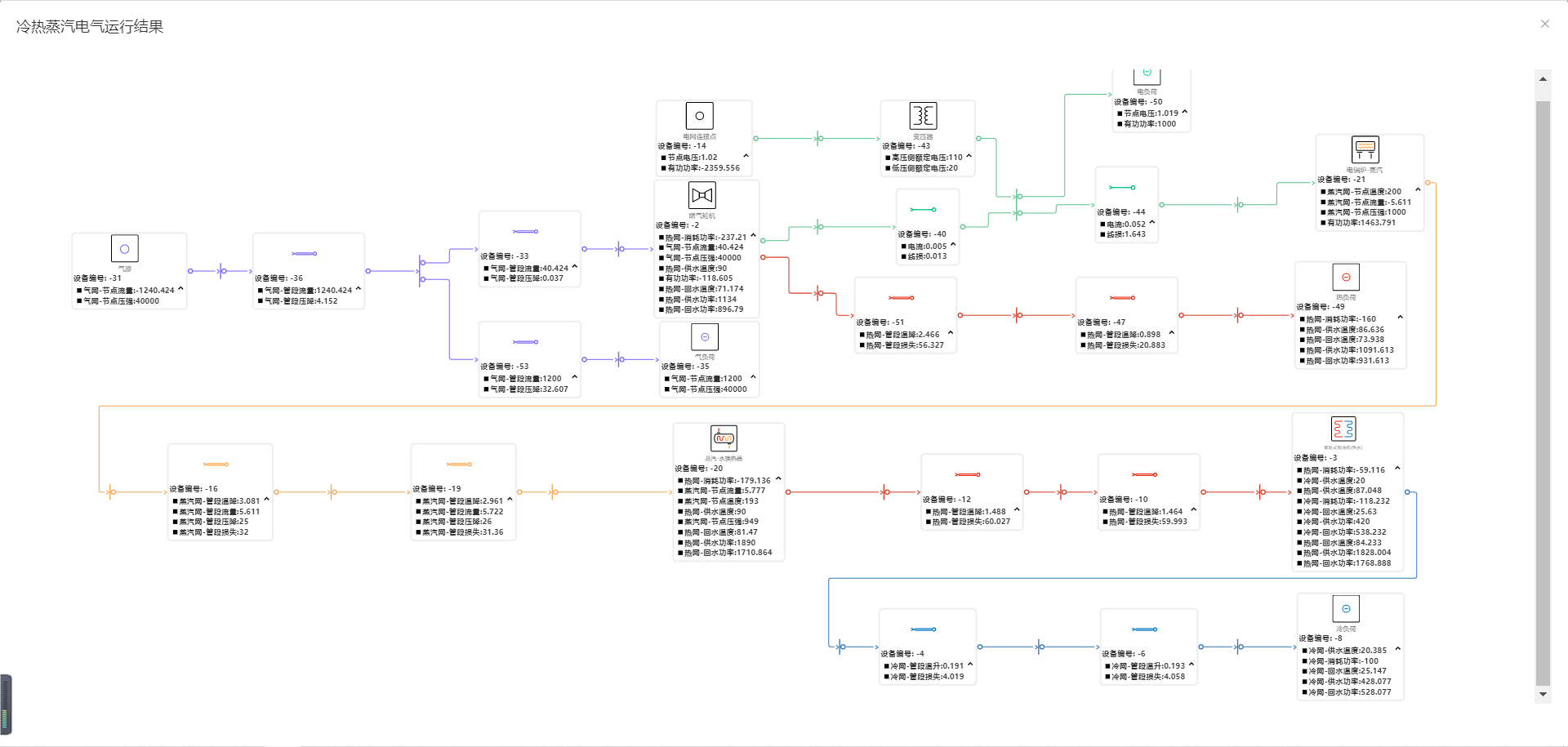

仿真后查看结果：

图8-10

经验证，结果准确无误。
